第97回 モノクロロトリアジノ化β-シクロデキストリンとポリエチレンイミンを用いた繊維加工に関する検討

概要

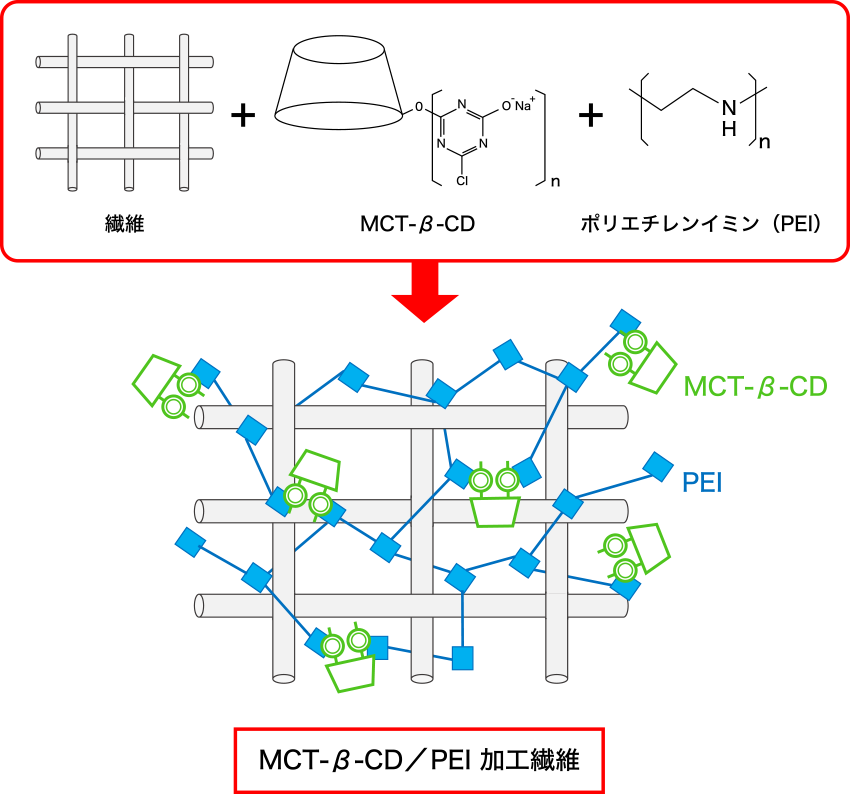

近年、クオリティ・オブ・ライフ（生活の質）の向上志向に伴い、冷・温感性、消臭性、吸水速乾性、抗菌性、制電性などの快適性を持たせた繊維の開発が活発になされています。当社では、反応性のシクロデキストリンであるモノクロロトリアジノ化β-シクロデキストリン（MCT-β-CD、図1）を用いて加工した繊維による悪臭成分の消臭や、冷感成分であるメントールの保持について報告しています（詳しくは、当社ホームページの研究成果の「第39回」を参照して下さい）。また最近では、MCT-β-CDとポリアリルアミンとの架橋反応を利用し、常温でも繊維表面にCDを固定化できる簡便な方法を開発しました1)。そこで本研究ではPAAと同様にポリアミンであるポリエチレンイミン（PEI）を用い、MCT-β-CDとの組み合わせによる繊維加工について検討しました。

実験

MCT-β-CDとPEIの混合水溶液を作製した。次に、この水溶液を入れた容器にPET布を浸して取り出した後、室温または120℃にて固定化処理を行った。その後、得られた布を洗浄、乾燥することにより加工布とした。また加工前後のPET布の重量変化から固定化量を算出した。

結果と考察

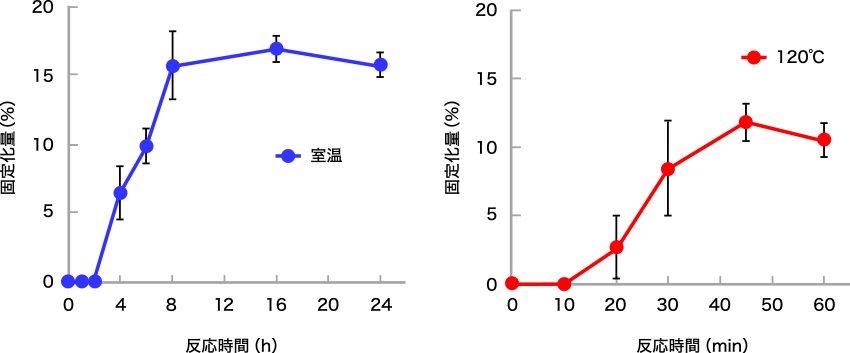

PET布におけるMCT-β-CDとPEIの固定化処理について、室温または120℃の条件でPET布の重量増加が示され、室温と比較して120℃の条件でより短い時間で固定化が進むことがわかった（図2）。
